一、检测目的、范围和内容

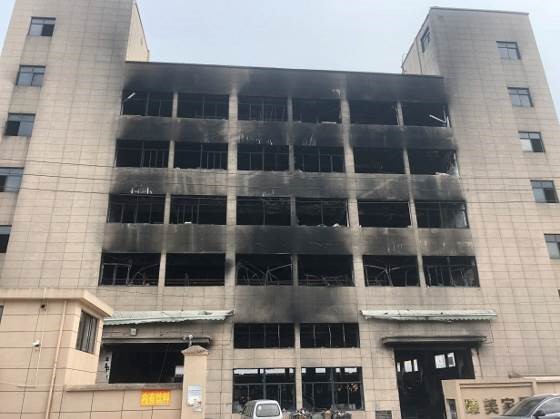

该房屋为一幢地上五层钢筋混凝土框架结构房屋，竣工于2018年，建筑总面积约9571.69m2，自建成以来一直作为生产车间及仓库使用。该房屋于2021年4月19日发生火灾，持续时间约6小时左右，烧损电动工具等物品若干，过火面积约9571.69m2（整栋楼），未造成人员伤亡。为了解该房屋主体主要承重构件受火灾损伤程度，为后续工作提供技术依据，对该房屋主要承重构件进行火灾后检测鉴定。

本次检测的主要内容包括：

（1）调查火灾过程、燃烧范围、过火面积，通过现场残存材料的状态分析判断火灾现场的温度。

（2）过火后结构损伤情况调查，调查混凝土表面色泽、锤击反应、混凝土剥落、露筋、表层混凝土疏松情况以及损伤情况。

（3）采用钻芯法抽样检测混凝土强度。

（4）混凝土柱垂直度检测。

（5）对该房屋承重构件进行初步鉴定评级，提交火灾损伤检测报告。

二、检验依据

（1）《建筑结构检测技术标准》（GB/T50344-2019）；

（2）《钻芯法检测混凝土强度技术规程》（JGJ/T 384-2016）；

（3）《建筑变形测量规范》（JGJ8-2016）；

（4）《混凝土结构现场检测技术标准》（GB/T 50784-2013）；

（5）《混凝土中钢筋检测技术标准》（JGJ/T 152-2019）；

（6）委托方提供的电子版建筑、结构图纸（设计单位为浙江晟元建筑设计有限公司，工程号为2016-2-19）。

三、判定标准

（1）《火灾后建筑结构鉴定标准》（T/CECS 252-2019）；

（2）《工业建筑可靠性鉴定标准》（GB50144-2008）；

（3）《建筑地基基础设计规范》（GB50007-2011）。

四、结论

受检房屋为一幢地上五层钢筋混凝土框架结构房屋，竣工于2018年。总体建筑平面近似矩形，南北向轴线尺寸长约43.20m，东西向轴线尺寸长约41.00m，建筑总面积约9571.69m2。该房屋起火时间为2021年4月19日，火灾持续时间约为6个小时，起火点：距离北侧楼梯间门1-2m，距离东侧墙壁0-1m范围内，起火原因为电气线路故障引燃周围可燃物引发火灾。根据火灾的影响范围和房屋受损程度，过火区域可以分为两个区，分别为：A区—该区域受火灾影响较大，为重灾区；B区—该区域为轻度烧灼，为轻灾区。A区主要为一层1-9/A-K轴、一层9-11/A-N轴、夹层9-11/A-N轴、二层1-11/A-N轴、三层1-11/A-G轴；B区主要为一层1-9/K-N轴、三层1-11/G-N轴、四层1-11/A-N轴、五层1-11/A-N轴。

（2）根据《火灾后建筑结构鉴定标准》（CECS 252:2019）经验公式以及常规材料的变态温度、燃点，综合推定A区火场的最高温度在850~1214℃之间；B区火场的最高温度在700~1214℃之间。

（3）受检房屋过火区域主要损伤为：A区部分混凝土柱构件锤击声音较闷、有锤痕，颜色呈灰白色或灰褐色，混凝土表面细微裂缝，个别露筋、锈蚀；部分楼混凝土大面积剥落，钢筋外露、锈蚀；个别梁底部混凝土剥落；锤击声音大部分较响，小部分锤击声音较闷；过火区域B区混凝土构件锤击声音较响、无锤痕，混凝土颜色熏黑，混凝土构件未见露筋，个别混凝土构件锤击声音稍闷，个别梁、板混凝土局部小面积剥落。

（4）采用钻芯法测试混凝土的强度，测试结果表明，一层至三层过火区域被测混凝土构件抗压强度在20.9MPa~44.1MPa之间，部分构件混凝土抗压强度值低于设计强度等级C35（35MPa）的要求；四层至五层过火区域被测混凝土构件抗压强度在23.3MPa~39.7MPa之间，部分构件混凝土抗压强度值低于设计强度等级C30（30MPa）的要求。

（5）检测结果表明，各受检钢筋混凝土柱构件东西向倾斜无明显规律，东西向倾斜率在0.34‰~9.31‰之间；南北向倾斜无明显规律，南北向倾斜率在0.34‰~8.84‰之间。依据《火灾后建筑结构鉴定标准》（CECS 252:2019），受检构件个别可评定为Ⅲ级，部分构件可评定为Ⅱb，其余大部分均可评定为Ⅱa。

（6）根据《火灾后建筑结构鉴定标准》（CECS 252:2019），A区中一层柱、夹层柱、夹层梁、夹层板、二层梁、二层板、三层梁、三层板均可评定为Ⅲ级；A区中二层柱、三层柱、四层梁、四层板均可评定为Ⅱb级；B区中一层柱、三层柱、二层梁、二层板、四层梁、四层板均可评定为Ⅱb级；B区中四层柱、五层柱、五层梁、五层板、屋面层梁、屋面层板均可评定为Ⅱa级。

建议

通过对现场调查与检测，并结合相关测试数据及分析，提出以下处理和修复建议：

（1）依据《火灾后建筑结构鉴定标准》（CECS 252:2019），对于A区中所有主要承重构件以及B区中被评定为Ⅲ级的构件，建议采取加固或局部更换措施；对于被评定为Ⅱb级的主要构件，建议采用提高耐久性或局部处理和外观修复措施；对于被评定为Ⅱa级的主要构件，建议采用提高耐久性的措施或不采取措施；

（2）建议聘请有资质的加固设计和施工单位，对损伤构件进行加固设计及施工。
